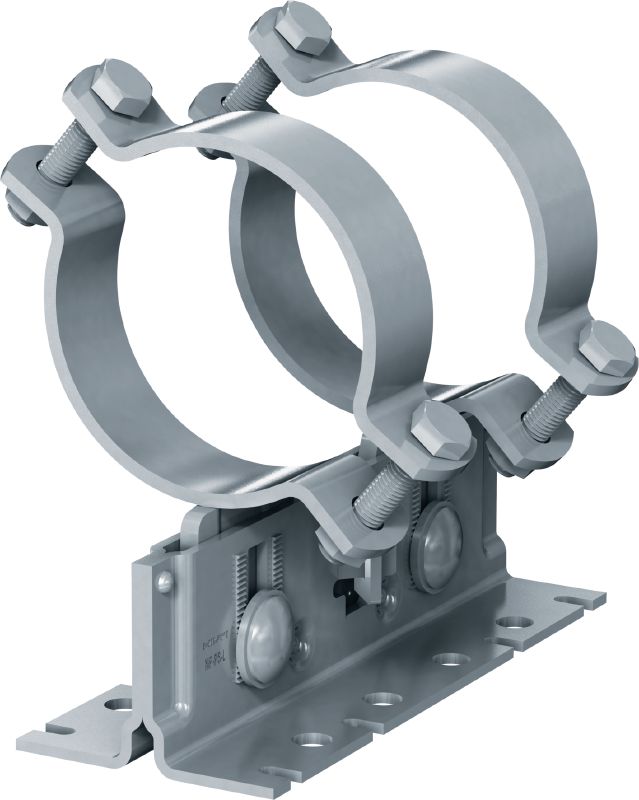

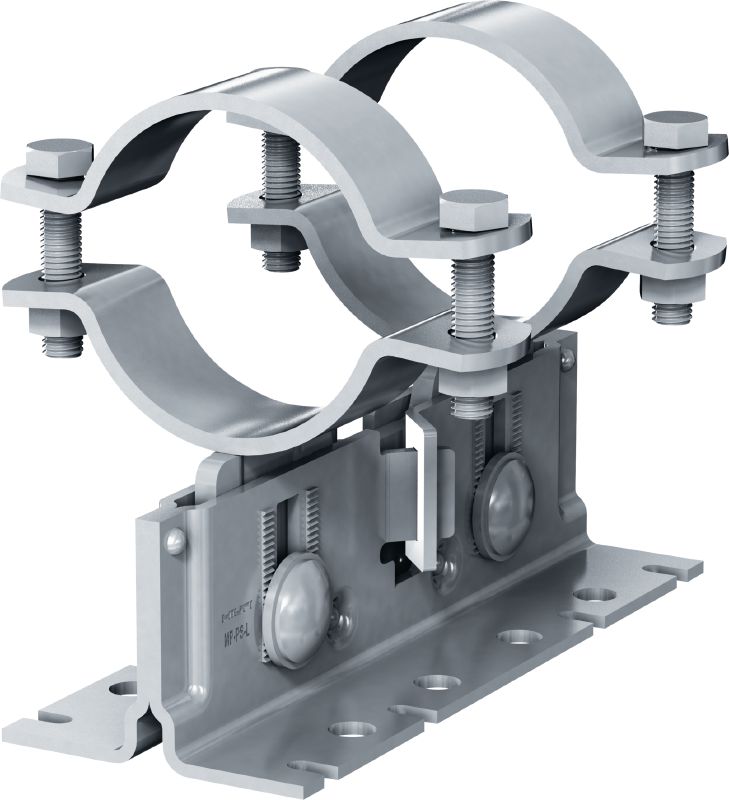

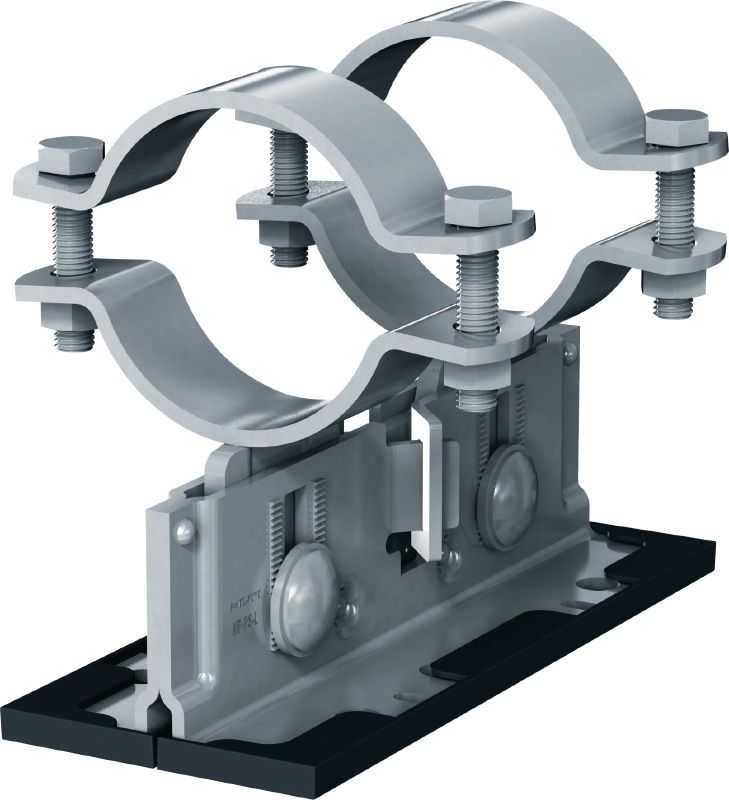

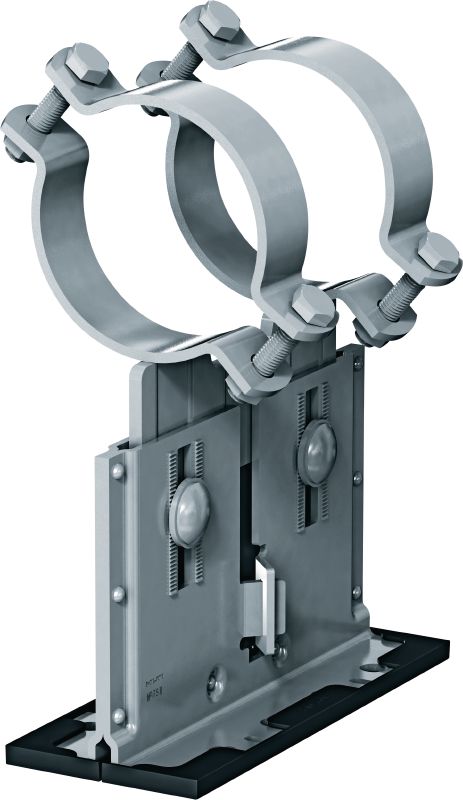

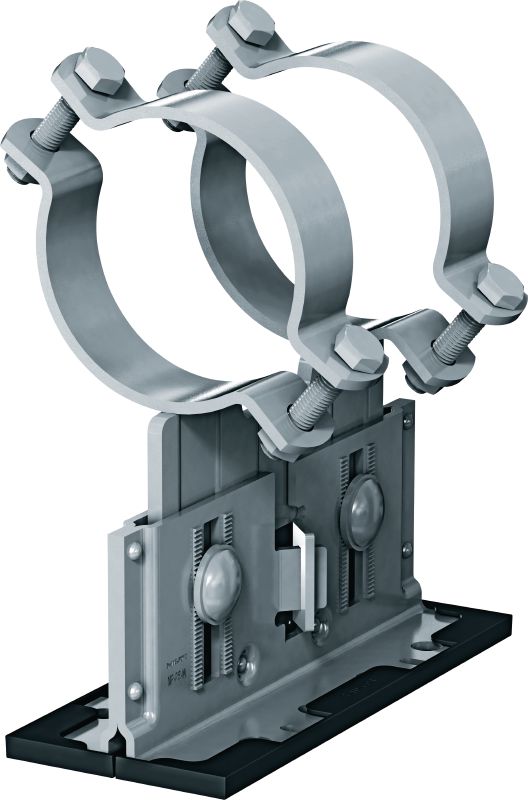

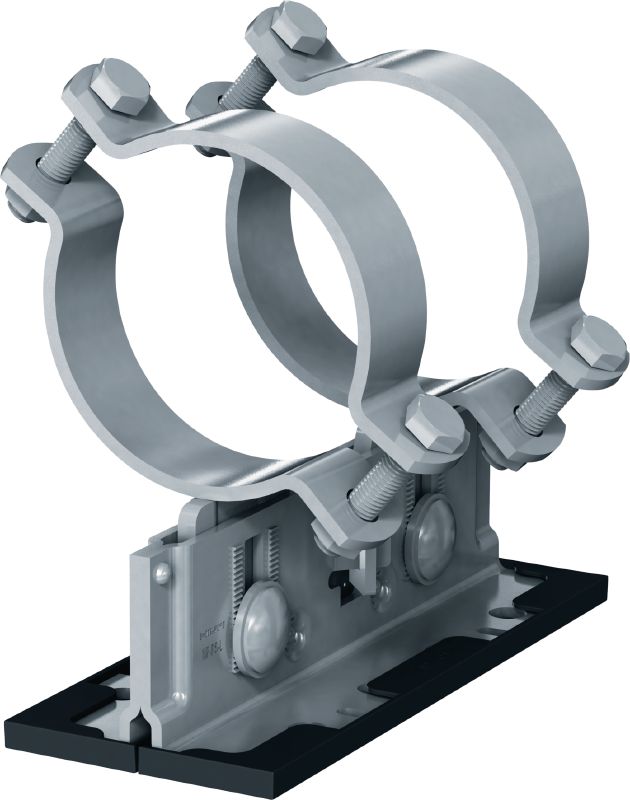

MP-PS 2-2 Трубная опора
Трубная опора с покрытием для внешнего использования и с регулировкой высоты и угла наклона при высоких промышленных нагрузках для использования с трубами с наружным диаметром 21-328 мм (от 1/2" до 12")
- Огнестойкость (Да/Нет): Нет
- Термостойкость: -20 - 300 °C
- Материал: Опорная пластина: S280GD / Модиф. POSMAC-C, Дуги: S235JR - DIN EN 10025, Средняя пластина: S235JR - DIN EN 10025, Передвижная пластина: PA66 + GF30, Болт: сталь, класс 8.8; гайка: сталь, класс 8
Выберите вариант
Диапазон установки хомутов - D
- 21 - 26 мм
- 26 - 31 мм
- 32 - 37 мм
- 38 - 44 мм
- 45 - 51 мм
- 52 - 58 мм
- 59 - 65 мм
- 68 - 74 мм
- 75 - 81 мм
- 88 - 94 мм
- 100 - 108 мм
- 110 - 118 мм
- 125 - 133 мм
- 136 - 144 мм
- 152 - 162 мм
- 163 - 173 мм
- 192 - 202 мм
- 217 - 227 мм
- 244 - 254 мм
- 267 - 277 мм
- 318 - 328 мм
Высота над землей до опоры трубы
- 88.5 - 116 mm
- 116 - 171 mm
- 171 - 223.5 mm
Номинальный размер трубы (брит.)
- 1/2 дюйм
- 3/4 дюйм
- 1 дюйм
- 1-1/4 дюйм
- 1-1/2 дюйм
- 2 дюйм
- 2-1/2 дюйм
- 3 дюйм
- 3-1/2 дюйм
- 4 дюйм
- 5 дюйм
- 6 дюйм
- 7 дюйм
- 8 дюйм
- 10 дюйм
- 12 дюйм
Номинальный размер трубы
- 15 мм
- 20 мм
- 25 мм
- 32 мм
- 40 мм
- 50 мм
- 65 мм
- 80 мм
- 100 мм
- 125 мм
- 150 мм
- 200 мм
- 250 мм
- 300 мм
Размер упаковки
- 2 шт
- 4 шт
Количество
Штуки
Итого шт.
1
Цена без НДС
От KZT 46 635,00
Техническая информация
Огнестойкость (Да/Нет)
Нет
Термостойкость
-20 - 300 °C
Материал
Опорная пластина: S280GD / Модиф. POSMAC-C, Дуги: S235JR - DIN EN 10025, Средняя пластина: S235JR - DIN EN 10025, Передвижная пластина: PA66 + GF30, Болт: сталь, класс 8.8; гайка: сталь, класс 8
Толщина стенки
опорная пластина: 4 мм, Средняя пластина: 7 мм, Передвижная пластина: 3 мм, Зубчатая шайба: 4 мм
Покрытие
С покрытием для наружного использования – горячее цинкование (HDG)
Покрытие - горячая оцинковка
Да
Нержавеющая сталь
Нет
Условия окружающей среды
Вне помещений, низкое или умеренное загрязнение (C3 / C4 – низкое)
Тип базового материала
Бетон, Сталь, Модульная опора
Размер ключа
19 мм
Момент затяжки для регулировки высоты
50 Нм
Длина
256 мм
Дополнительная информация по продукту
Коэффициент трения – передвижная пластина (PA66-GF30) на цинко-магниевой поверхности: 0,146, Коэффициент трения – передвижная пластина (PA66-GF30) на горячеоцинкованной поверхности: 0,129, PA66-GF30 в сравнении с цинкованием: 0,177
Документы
Преимущества и применения
Преимущества
- Универсальное решение «все в одном» – одна опорная система для крепления фиксированных, скользящих, направляемых или свободно стоящих опор к балкам для опорных конструкций Hilti, стальным балкам и бетону
- Поддержка различного ПО – простые расчеты с использованием программ PROFIS, Hilti FixPoint Calculator, библиотек BIM/CAD и различных дополнительных модулей
- Доступна информация о нагрузке и сопровождающая документация – конструкция в соответствии с требованиями EN13480-3, Eurocode 3 и MSS-SP58 для компонентов, предназначенных для трубных опор
- Быстрая установка на рабочей площадке – простая регулировка высоты и угла наклона после крепления трубной опоры на месте
- Широкий диапазон хомутов – подходит для различных трубных хомутов с дополнительными вставками или без них
Применения

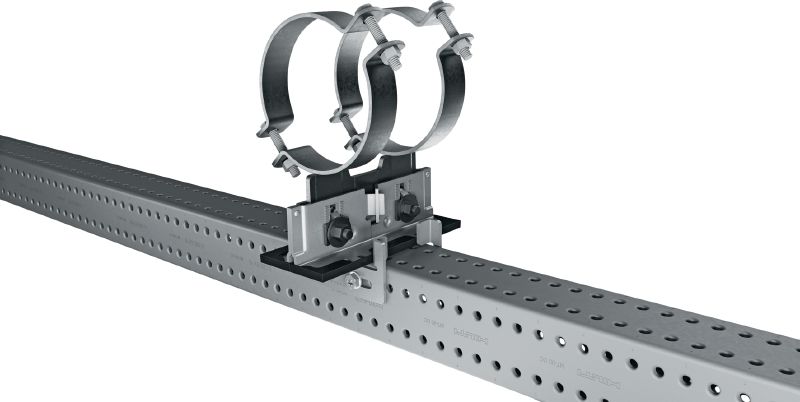

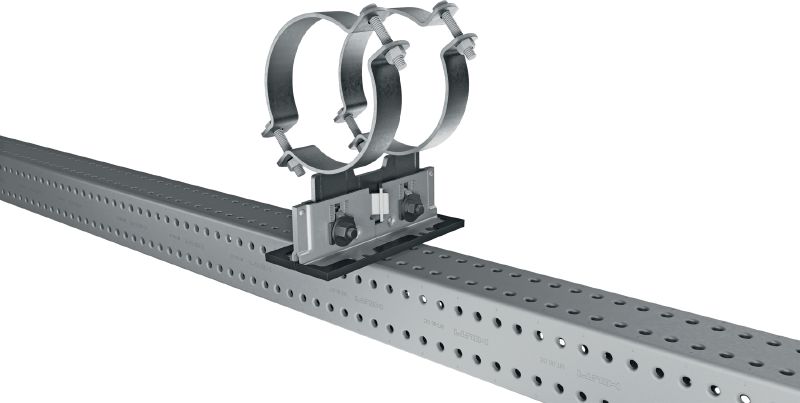

- Крепление труб к стальным балкам, бетону или балкам для модульных опор Hilti
- Прокладка труб на промышленных предприятиях, электростанциях, заводах, выпускающих фармацевтические продукты, электронику или автомобили
- Подходит для использования в среде с температурой до 300 °C и с изоляцией толщиной до 220 мм
- Рекомендуется для использования в помещениях или вне помещений в средах с низким или умеренным загрязнением (C3)
Для информации о технических свидетельствах и сертификатах, нажмите на соответствующий артикул.
