MP-PS Привариваемая трубная опора

Конфигурация
Техническая информация
Документы
Преимущества и применения
Рекомендуемые продукты
CG003834_v1 (2842619)
CG003875_v1 (2842849)
CG003839_v4re (2842682)
CG003840_v3 (2842690)
CG003838_v2re (2842655)
CG003835_v1 (2842624)
CG003836_v1 (2842633)
LCG003837_v4_cropped (2843431)
MP-PS M2-WS NC with dimensions (2859547)

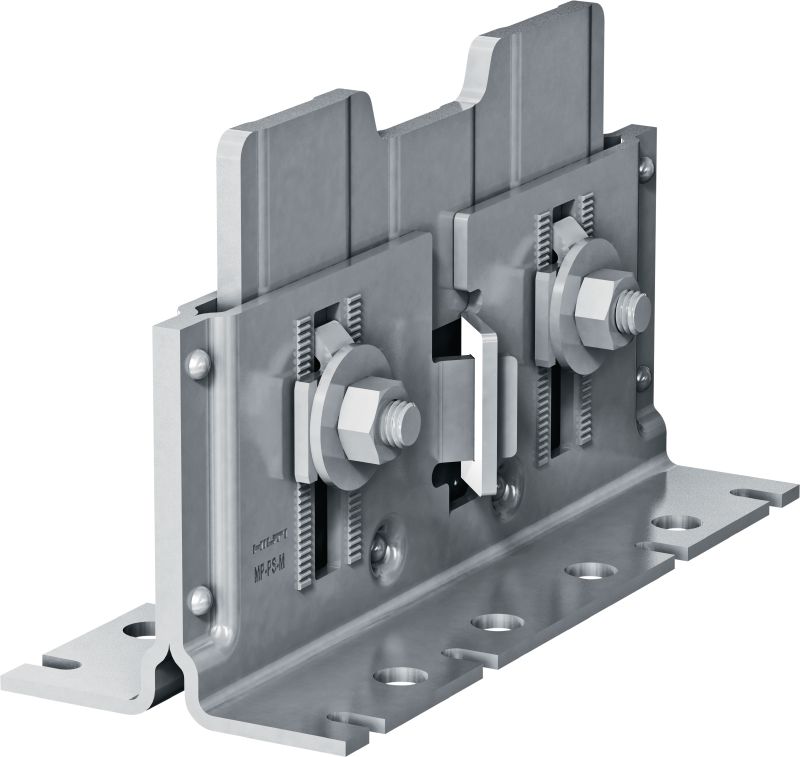

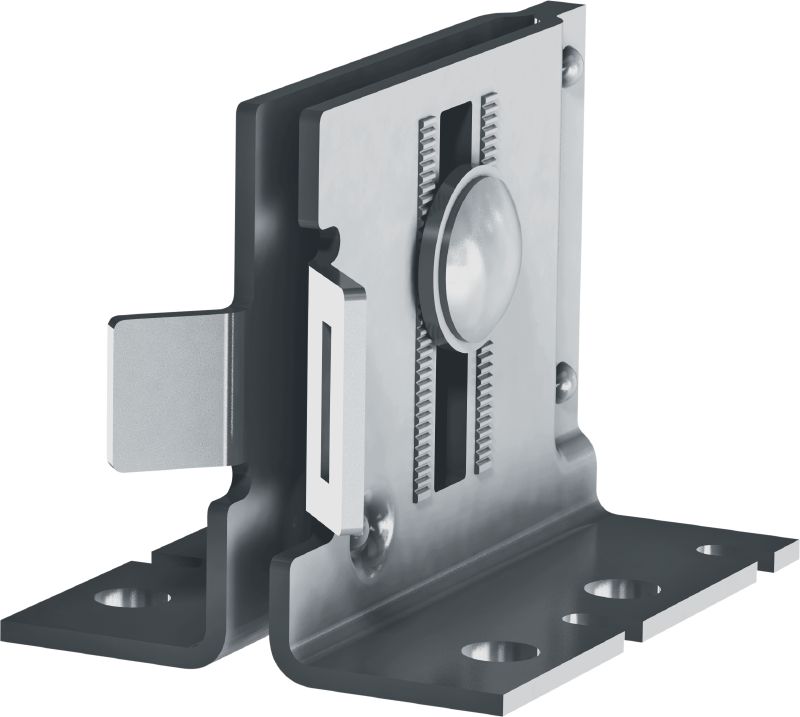

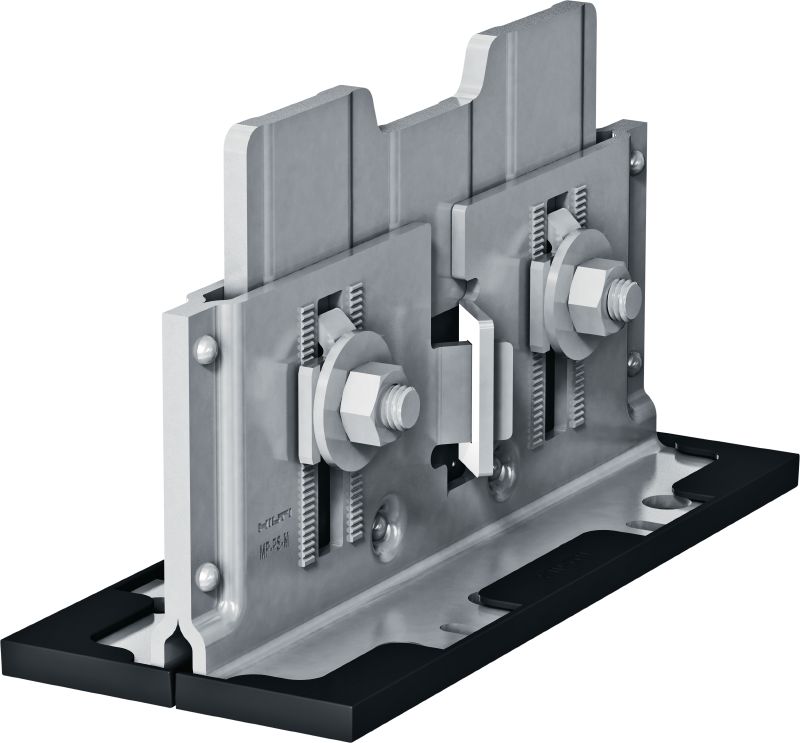

Трубная опора с привариваемым трубным компонентом и регулировкой высоты и угла наклона при высоких промышленных нагрузках для использования с трубами с внешним диаметром 21-328 мм (от 1/2" до 12")

  • Огнестойкость (Да/Нет): Нет
  • Термостойкость: -20 - 300 °C

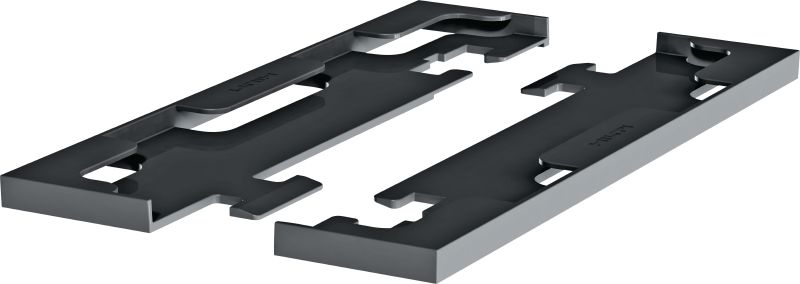

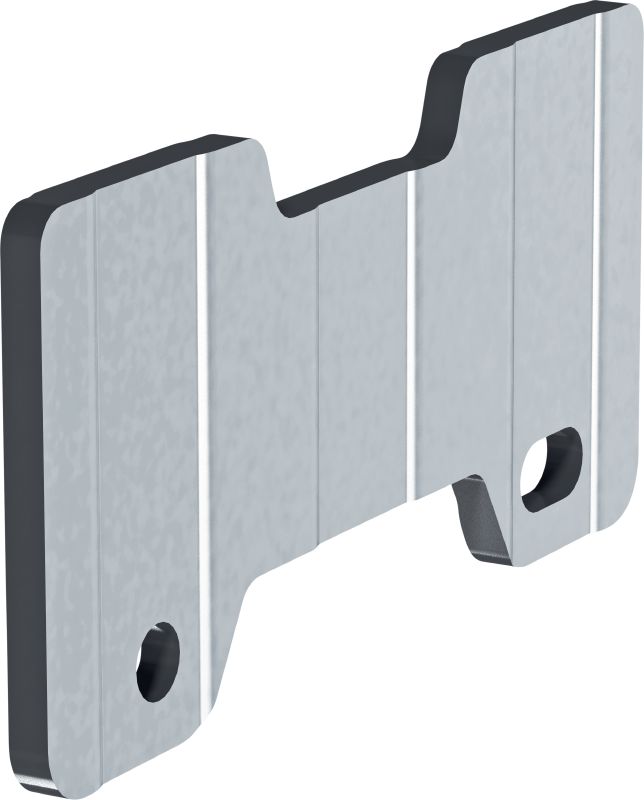

  • Материал: Опорная пластина: S280GD / Модиф. POSMAC-C, Средняя пластина: S235JR - DIN EN 10025, Передвижная пластина: PA66 + GF30, Болт: сталь, класс 8.8; гайка: сталь, класс 8

Выберите вариант

Размер упаковки
  • 1 шт
  • 4 шт
 Варианты продуктов
Количество
Штуки
Итого шт.
1
Вы не можете видеть цены вашей компании

Пожалуйста, войдите или зарегистрируйтесь чтобы увидеть цены с вашей персональной скидкой

Цена без НДС
От KZT 4 190,00

Техническая информация

Details
Technical illustrations
Огнестойкость (Да/Нет)
Нет
Термостойкость
-20 - 300 °C
Материал
Опорная пластина: S280GD / Модиф. POSMAC-C, Средняя пластина: S235JR - DIN EN 10025, Передвижная пластина: PA66 + GF30, Болт: сталь, класс 8.8; гайка: сталь, класс 8
Толщина стенки
Опорная пластина: 4 мм, Приварная пластина: 7 мм, Передвижная пластина: 3 мм, Зубчатая шайба: 4 мм
Покрытие
Опорная пластина: ZM300, приварная пластина: без покрытия
Покрытие - горячая оцинковка
Да
Нержавеющая сталь
Нет
Условия окружающей среды
Вне помещений, низкое или умеренное загрязнение (C3 / C4 – низкое)
Тип базового материала
Бетон, Сталь, Модульная опора
Размер ключа
19 мм
Момент затяжки для регулировки высоты
50 Нм

Документы

Документация
Документация об экологической безопасности
pdf Руководство по обеспечению защиты от коррозии, английский [ 9.6 MB ]

Преимущества и применения

Преимущества

  • Универсальное решение «все в одном» – одна опорная система для крепления фиксированных, скользящих, направляемых или свободно стоящих опор к балкам для опорных конструкций Hilti, стальным балкам и бетону
  • Поддержка различного ПО – простые расчеты с использованием программ PROFIS, Hilti FixPoint Calculator, библиотек BIM/CAD и различных дополнительных модулей
  • Доступна информация о нагрузке и сопровождающая документация – конструкция в соответствии с требованиями EN13480-3, Eurocode 3 и MSS-SP58 для компонентов, предназначенных для трубных опор
  • Быстрая установка на рабочей площадке – простая регулировка высоты и угла наклона после приваривания трубы к соединительной пластине
  • Без необходимости получать разрешение на проведение работ – привариваемый трубный соединитель можно подготовить и приварить в цеху без регулировочных ограничений на рабочей площадке

Применения

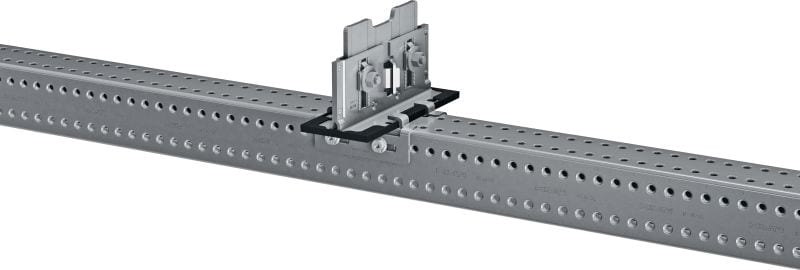

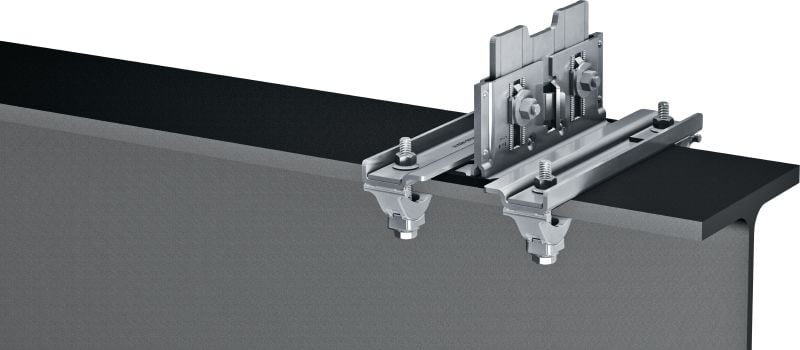

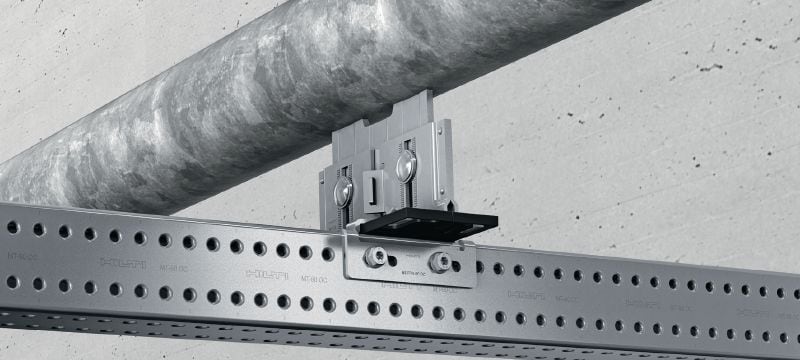

  • Крепление труб к стальным балкам, бетону или к балкам для модульных опор Hilti
  • Прокладка труб на промышленных предприятиях, электростанциях, заводах, выпускающих фармацевтические продукты, электронику или автомобили
  • Подходит для установки труб малого диаметра с температурой до 300°C и с изоляцией толщиной до 162 mm
  • Рекомендуется для использования в помещениях или вне помещений в средах с низким или умеренным загрязнением (C3/C4 – низкий уровень)

Для информации о технических свидетельствах и сертификатах, нажмите на соответствующий артикул.
