Проектирование
![Hilti post installed rebar HIT-RE 500](/content/hilti/EE/KZ/ru/engineering/design-center/post-installed-rebar1/design-guidelines/_jcr_content/pagestageimage.img.1920.medium.jpg/1516627283437.jpg)
Мы разрабатываем все наши технологии с учетом требований Eurocode 2 и TR023.
Но мы в Hilti пошли еще дальше.
Мы разработали несколько уникальных методов проектирования, чтобы строительство с устройством вклеенной арматуры в бетон стало более экономичным.
МЕТОД ПРОЕКТИРОВАНИЯ АРМАТУРНЫХ ВЫПУСКОВ HILTI
Мы разработали различные варианты использования вклеенной арматуры, которые включают в себя методы преодоления ограничений нормативов для бетона.
![rebar and adhesive anchor concrete wall rebar and adhesive anchor concrete wall](/content/hilti/EE/KZ/ru/engineering/design-center/post-installed-rebar1/design-guidelines/_jcr_content/mainSection/mainColumn/call_to_action/image.coreimg.jpeg/1674202057810/rebar-and-adhesive-anchor-concrete-wall.jpeg)
Сокращение длины анкеровки
Наиболее распространенная группа применений для вклеенных арматурных выпусков включает в себя присоединение новых компонентов к существующей конструкции.
Согласно строительным нормам для железобетонных конструкций, прочность соединения встроенной арматуры ограничена даже при значительной глубине слоя бетона.
В некоторых областях, таких как стены, где глубина анкеровки часто ограничена, для компенсации ее сокращения часто применяют поперечное сваривание арматуры или крючки.
Наши исследования, наряду с исследованиями наших партнеров, показали, что прочность соединения арматурных стержней, установленных с помощью клеевых растворов Hilti, выше, чем у предустановленной арматуры (при наличии достаточного слоя бетона).
Благодаря повышенной прочности соединения метод вклеивания арматуры Hilti позволяет уменьшить глубину анкеровки до 70% по сравнению с показателями, указанными в строительных нормах (при наличии достаточного слоя бетона).
![](/content/hilti/EE/KZ/ru/engineering/design-center/post-installed-rebar1/design-guidelines/_jcr_content/mainSection/mainColumn/three_image_text_col/image_text_column/image.coreimg.jpeg/1674202137506/08-wm.jpeg)
Решение по нормам Eurocode 2
![](/content/hilti/EE/KZ/ru/engineering/design-center/post-installed-rebar1/design-guidelines/_jcr_content/mainSection/mainColumn/three_image_text_col/image_text_column_1/image.coreimg.jpeg/1674202154695/09-wm.jpeg)
Метод проектирования арматурных выпусков Hilti HIT
![HIT-HY 150 MAX HIT-HY 150 MAX](/content/hilti/EE/KZ/ru/engineering/design-center/post-installed-rebar1/design-guidelines/_jcr_content/mainSection/mainColumn/call_to_action_965215341/image.coreimg.jpeg/1674202268612/rigid-connection.jpeg)
Жесткое соединение прямыми стержнями
Для обеспечения жесткого соединения, например, плит со стенами, балок с плитами, балок со стенами, колонн с фундаментами требуются крючки или изогнутая арматура.
Но мы нашли другое решение.
Совместно с нашими партнерами из технического университета Мюнхена и Американского университета в Бейруте мы исследовали, как использовать прямые арматурные стрежни для жесткого соединения. Наше решение основано на модели STM («Растяжка-стойка»).
![HST3 in Bridges, temporary applications L078744.tif](/content/hilti/EE/KZ/ru/engineering/design-center/post-installed-rebar1/design-guidelines/_jcr_content/mainSection/mainColumn/call_to_action_1312796456/image.coreimg.jpeg/1674202363599/1000px-anwendungsstories.jpeg)
Поперечное армирование
Поперечное армирование используют в основном для восстановления и укрепления старых конструкций, в том числе мостов.
В Hilti мы придумали новый простой способ поперечного армирования с установкой анкеров только с нижней стороны плиты. Это можно сделать с помощью анкерных шпилек Hilti HZA-P, которые устанавливаются в пробуренные отверстия под углом к колонне с использованием клеевых составов Hilti.
Это намного проще, чем традиционный метод поперечного армирования, где просверливаются как нижняя, так и верхняя стороны плиты. Используя этот метод, приходится удалять покрытие плиты, а в большинстве случаев верхняя сторона недоступна для работы.
![](/content/hilti/EE/KZ/ru/engineering/design-center/post-installed-rebar1/design-guidelines/_jcr_content/mainSection/mainColumn/three_image_text_col_1472027404/image_text_column/image.coreimg.jpeg/1674202449738/post-installed-01.jpeg)
Решение по норме Eurocode 2
![](/content/hilti/EE/KZ/ru/engineering/design-center/post-installed-rebar1/design-guidelines/_jcr_content/mainSection/mainColumn/three_image_text_col_1472027404/image_text_column_1/image.coreimg.jpeg/1674202478437/post-installed-02.jpeg)
Решение Hilti
![HIT-RE 500 HIT-RE 500](/content/hilti/EE/KZ/ru/engineering/design-center/post-installed-rebar1/design-guidelines/_jcr_content/mainSection/mainColumn/call_to_action_1743853180/image.coreimg.jpeg/1674202629905/l-dscn0182.jpeg)
Бетонное покрытие
В Hilti мы разработали уникальные решения увеличения трения сдвига для настила моста.
Новый слой бетона часто соединяется с существующим для укрепления или ремонта конструкции. Важной частью проектирования является передача внутренних напряжений через связи между новым и старым слоем бетона.
Мы разработали метод расчета, чтобы добиться эффективной передачи усилий сдвига - с учетом сцепления, трения и сопротивления сдвигу поперечной арматуры, расположенной на границе раздела.
Его преимущества:
- Простое и надежное применение в различных случаях
- Гарантированно монолитная конструкция
- Усилия на сдвиг надежно передаются даже в том случае, если на бетонной поверхности есть трещины
- Широкий диапазон применений
- Пониженные требования к длине анкеровки
![](/content/hilti/EE/KZ/ru/engineering/design-center/post-installed-rebar1/design-guidelines/_jcr_content/mainSection/mainColumn/three_image_text_col_2104899673/image_text_column/image.coreimg.jpeg/1674202736246/hcc-b-01.jpeg)
Решение по норме Eurocode 2
![](/content/hilti/EE/KZ/ru/engineering/design-center/post-installed-rebar1/design-guidelines/_jcr_content/mainSection/mainColumn/three_image_text_col_2104899673/image_text_column_1/image.coreimg.jpeg/1674202752860/hcc-b-02.jpeg)
Решение Hilti
Доступно для скачивания
Нормативные документы
СТО 071040000966-002-2023Руководства
Руководство по анкерному крепежуКЛЕЕВЫЕ АНКЕРЫ HILTI ДЛЯ ВКЛЕИВАНИЯ АРМАТУРЫ
-

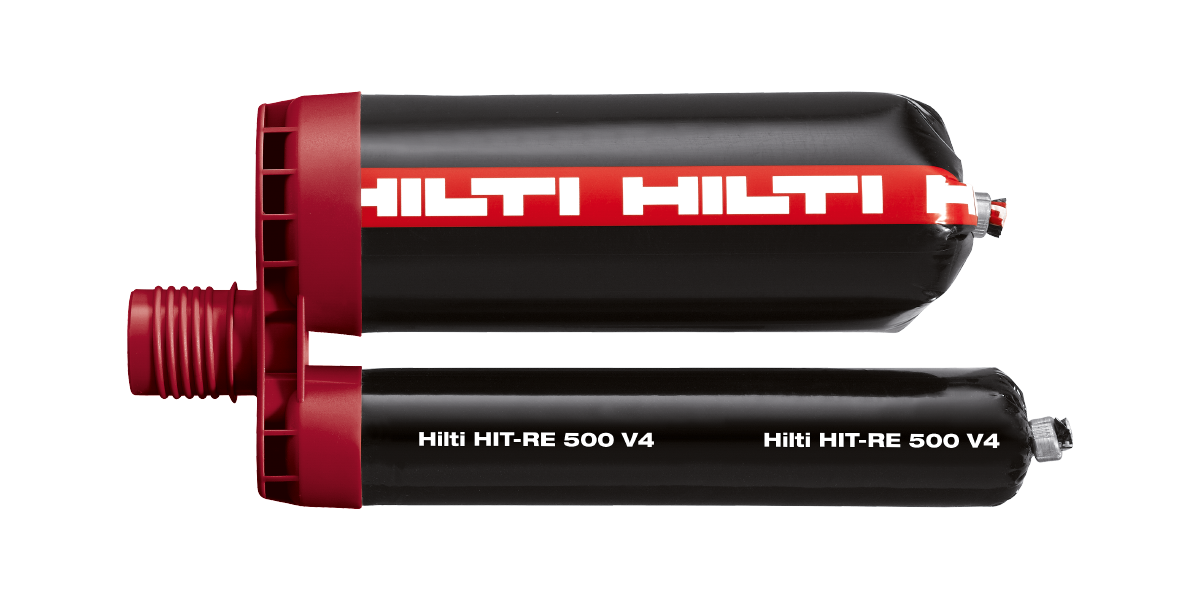

HIT-RE 500 V4

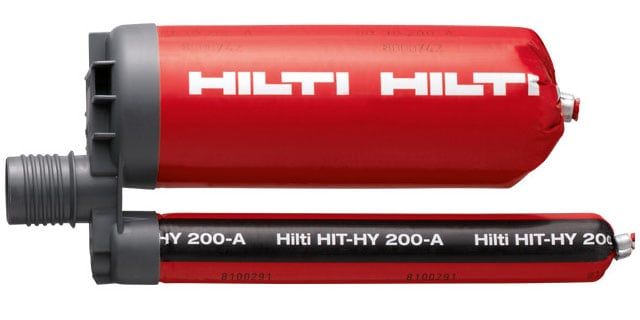

Узнать большеHIT-HY 200-A
